CAD如何绘制苹果LOGO图形

CAD绘图功能的强大并非常地便捷，那么我们今天就来学习一下利用ZWCAD该如何绘制出苹果的LOGO，如下图所示，我们要先绘制一个草图方便后续的修整。

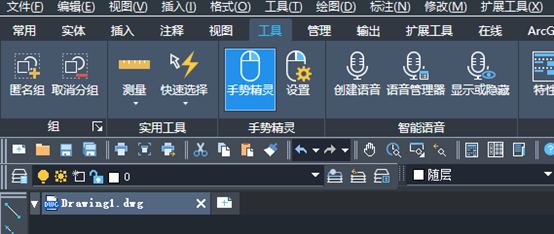

1、   首先需要先打开我们的中望CAD

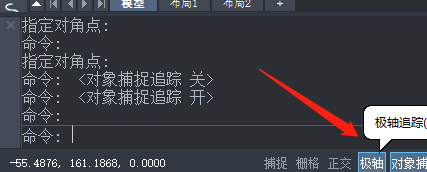

2、   找到命令行下方的“极轴追踪”图标，单击鼠标右键,根据下图的图示单击右键设置

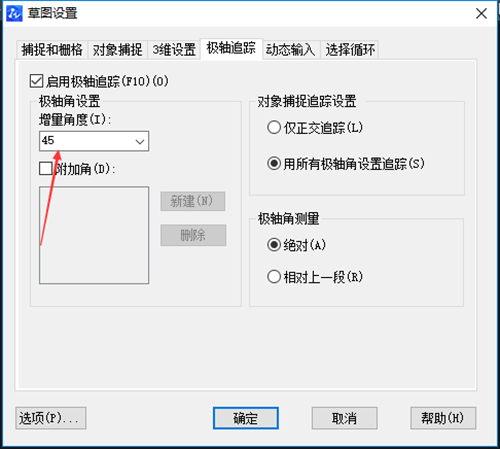

3、   如图所示在草图设置中，将增量角设置为45

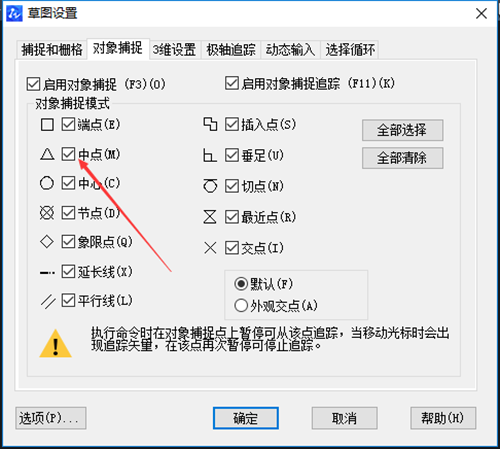

  3、 点击【对象捕捉】选项卡，勾选捕捉中点，点击确定后回到绘图区域

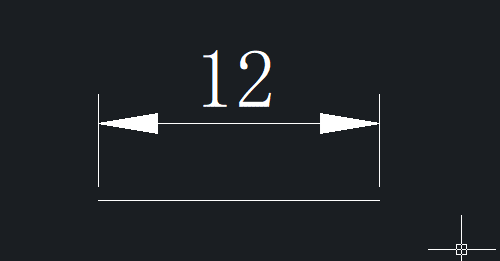

  4、 在上方工具栏中找到【绘图】-【直线】按钮，绘制一条长度为12的水平直线。

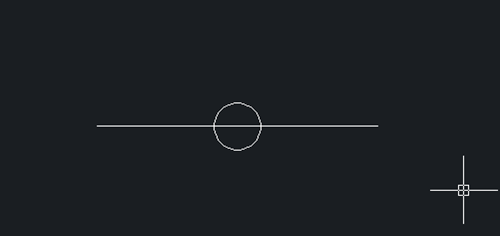

  5、 再重新点击【绘图】，在【圆】中找到【圆心、半径】，以水平直线的中心点为圆心，如下图所示绘制半径为1的圆

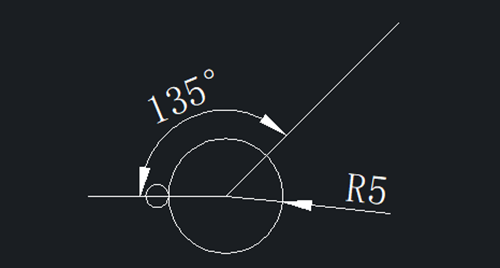

  6、 点击【绘图】-【圆】按钮，以水平直线右端点为圆心，绘制一个半径为5的圆，此时两个圆刚好相切；点击【直线】按钮，以水平直线右端点为起点，绘制一条长度合适的线段，线段与水平直线的逆时针夹角为135°

  7、 工具栏点击【绘图】-【圆】找到【两点】，利用两点画圆方式在斜线上绘制一个半径为3的圆，确定第一点为斜线上与半径为5的圆的交点

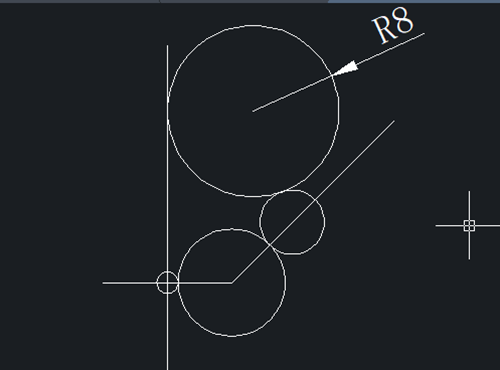

  8、 点击【绘图】-【圆】-【相切、相切、半径】按钮，绘制一个与竖直线和半径为3的圆相切，其半径为8的圆（在绘制这个圆之前需画一条过水平直线中心点的竖直直线）

  9、 点击【绘图】-【圆】-【相切、相切、相切】按钮，绘制一个与三个圆都相切的大圆

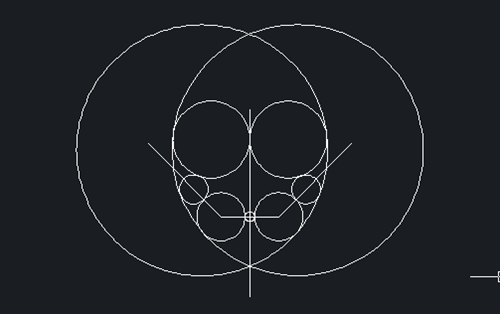

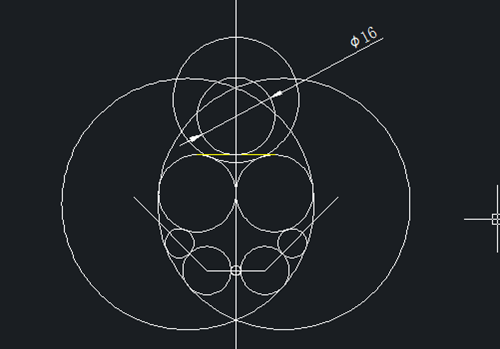

 10、 然后在菜单栏中找到【修改】，选择【镜像】功能，选择四个圆以及斜线为对象，以竖直直线为镜像线，如上图所示绘制出图形

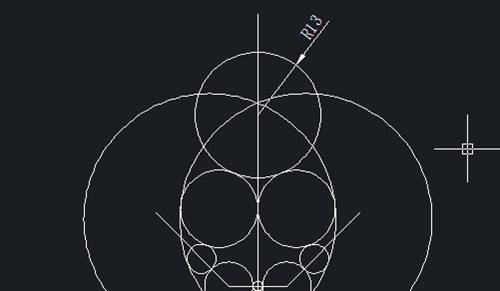

 11、 点击【绘图】-【圆】-【相切、相切、半径】按钮，然后再绘制半径为13并且与两个半径为8的圆相切的圆，如下图所示

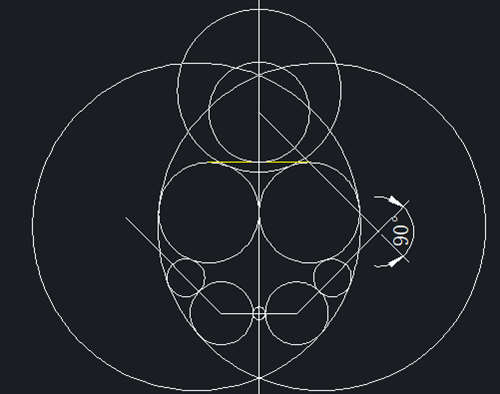

 12、 点击【绘图】-【直线】命令，如下图所示，绘制两个半径为8的圆的切线

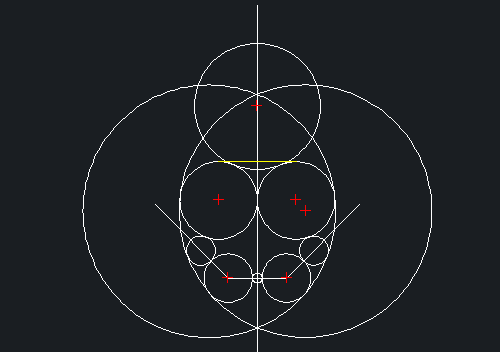

 13、 然后点击【绘图】-【圆】-【两点】，如图所示 利用两点画圆的方式绘制一个分别经过切线与两个圆的切点的圆。

 14、 点击【绘图】-【直线】按钮，绘制直线。直线的第一点为上一步所绘制的圆的圆心，第二点为斜线的垂足

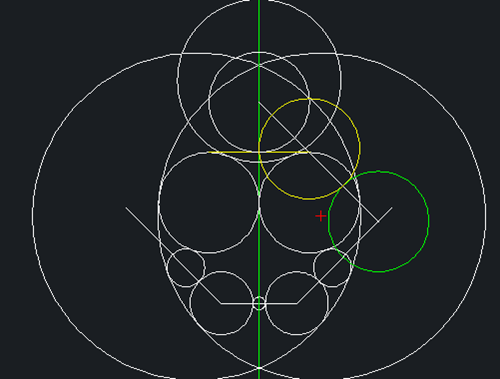

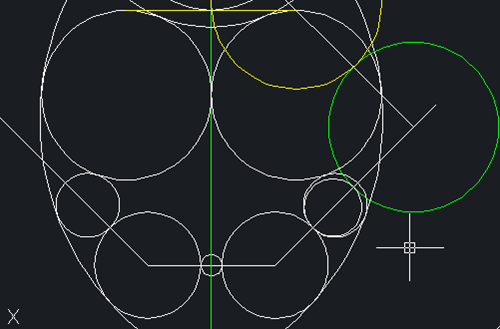

 15、 点击【绘图】-【圆】，绘制一个半径为8的圆。圆心是上一步所绘制的垂线与斜线的交点；然后点击【绘图】-【圆】-【相切、相切、半径】按钮，如下图所示，绘制一个与上一步所绘制的圆以及竖直直线相切，并且半径为8的圆，

 16、 点击【绘图】-【圆】-【两点】按钮，利用两点画圆命令绘制半径为3的圆内的小圆

 17、 点击【绘图】-【圆】-【相切、相切、半径】按钮，绘制与底部两个圆相切且半径为8的圆

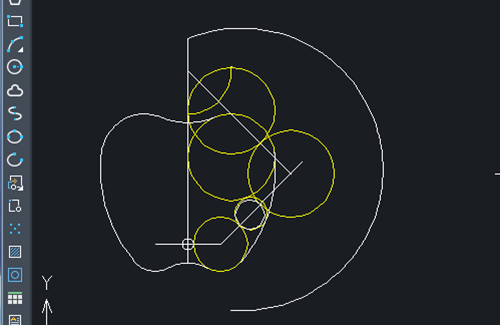

 18、 在工具栏找到修剪、删除功能，将多余的线条都去掉得到下图

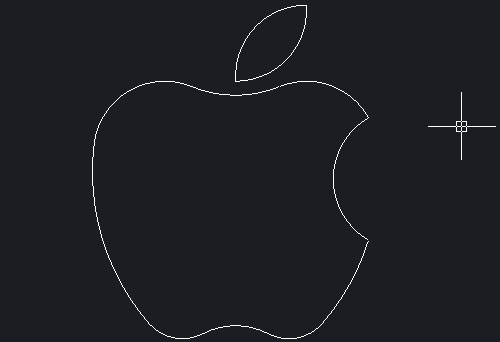

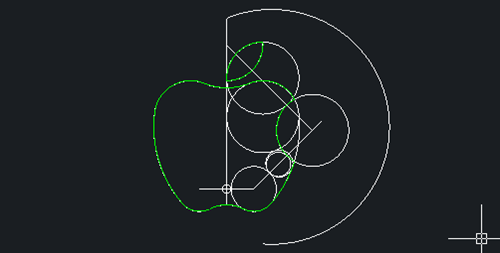

 19、 那么我们就可以得到一个苹果LOGO轮廓图形啦

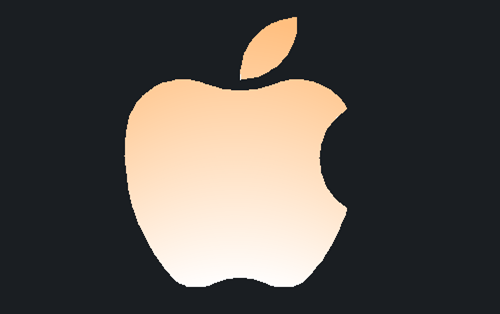

 20、 我们将苹果LOGO轮廓画出来后，如下图也可以根据自己的喜好和需求在CAD中自行填充颜色。

以上就是苹果LOGO的详细教程啦，大家可以马上打开ZWCAD动手操作一下哦~
