如何绘制CAD已知长度的等腰三角形

时间:2023-03-17 16:33:31  来源:  作者:

作为一款热门的制图软件,CAD软件上面有许多便于我们更快捷方便进行图形绘制的工具,当我们知道了三角形的边长,要画出一个等腰三角形该如何操作呢?下面跟着小编一起来看看吧!

1、打开中望CAD,根据已知边长用直线工具绘制出三角形的底边,如下图所示。

如何绘制CAD已知长度的等腰三角形

2、然后我们使用圆命令,选择线段的其中一个端点作为圆心,半径是已知的等腰长度,绘制出圆形,效果图如下。

如何绘制CAD已知长度的等腰三角形

3、接着使用直线命令绘制出过底边中点的垂直线段,效果图如下。

如何绘制CAD已知长度的等腰三角形

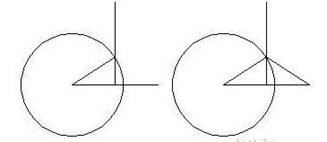

4、使用直线命令将垂直线与圆的交点与两个端点进行连接,得到图形如下。

如何绘制CAD已知长度的等腰三角形

5、选中图形,使用修剪命令将多余线段删去,最终就得到我们需要的图形。

如何绘制CAD已知长度的等腰三角形

上面就是CAD软件下载软件后,绘制已知边长的等腰三角形的步骤,大家都了解了吗?小编将在今后输出更多CAD教程内容,希望对大家有帮助,感谢各位的喜欢和支持!
